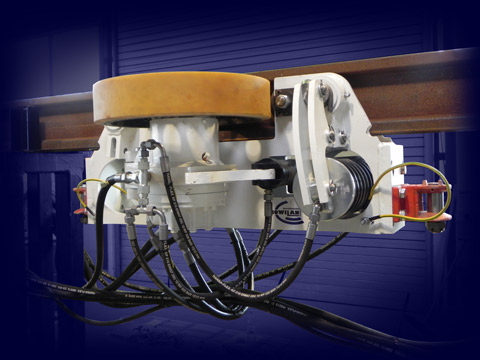

Reibradantrieb hydraulisch
Auf Schienenprofil I140E oder I140V

Symmetrische Anordnung der Reibräder
Federspeicher Schienenbremse
Bremszylinder hydraulisch gelüftet
Anpresssystem hydraulisch
Reibrad Durchmesser 450 mm
Reibradbelag Vulkollan,
ca. 94 shore A
Antriebsleistung ca. 30 kW
Zugkraft ca. 20 kN
Erforderlicher Reibwert µ = 0,25
Bremskraft mit zwei
Bremszylindern ca. 30 kN
Gewicht ca. 500 kg

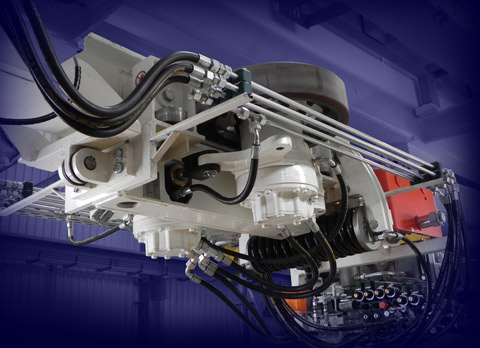

Reibradantrieb hydraulisch
Auf Schienenprofil HEB 220

Symmetrische Anordnung der Reibräder
Ferderspeicher Schienenbremse
Bremszylinder hydraulisch gelüftet
Anpresssystem hydraulisch
Reibrad Durchmesser 450 mm
Reibradbelag Vulkollan,
ca. 94 shore A
Antriebsleistung bis 30 kW
Zugkraft ca. 20 kN
Erforderlicher Reibwert µ = 0,25
Bremskraft mit einem
Bremszylinder ca. 15 kN
Gewicht ca. 500 kg

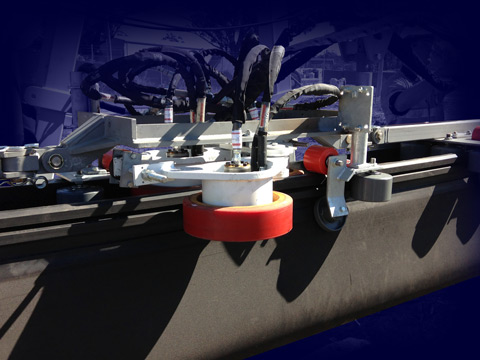

Reibradantrieb hydraulisch
Auf der Oberfläche eines Förderbandes

Symmetrische Anordnung der Reibräder
Anpresssystem über Federelemente
Reibrad Durchmesser 340 mm
Reibradbelag Pevodyn soft, ca. 78 shore A
Antriebsleistung bis 2 x 1,1 kW
Zugkraft ca. 2 kN
Erforderlicher Reibwert µ = 0,2
Bremskraft ca. 4 kN
Gewicht ca 200 kg
