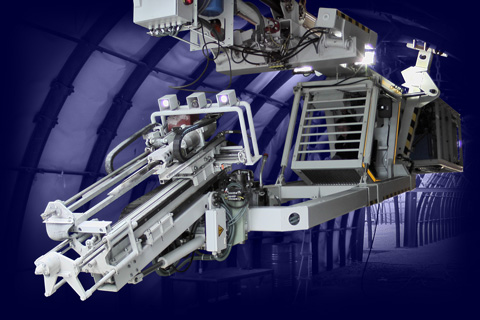

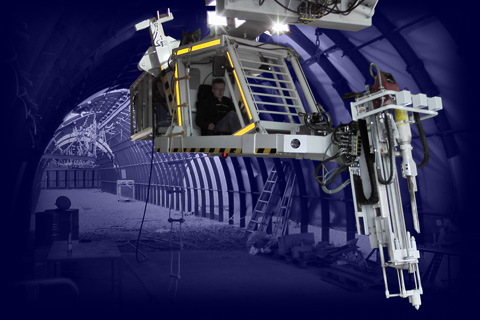

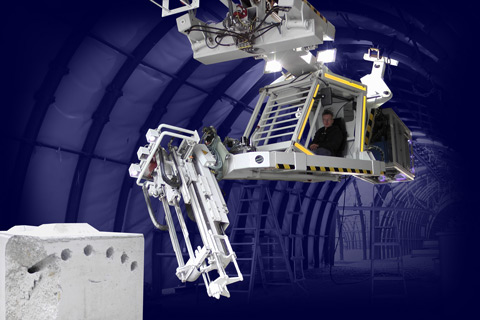

Entwicklung und Lieferung eines Bohr- und Spaltgerätes, gebaut für SMT Scharf (Einsatz bei CODELCO Chile)

Aufgehängt an einer EHB Schiene I 140 V, flexible und unabhängig einstellbare Stabilisierungsarme (Abspannung) Reibradantrieb für Fahrfunktion frequenzgeregelt, elektrisch, Arbeitsfunktionen hydraulisch proportional, Steuerung über Joysticks aus der Kabine.

Leistungsdaten:

Installierter Elektromotor
für Hydraulik 11 kW

Load Sensing System

Reibradantriebe als
Fahrantriebe 2 x 6 kW

Bohrmaschine Hilti,
Bohrloch D 48 mm, L 1000 mm

Gemessene
Bohrgeschwindigkeit
ca. 450 mm / min.

Spaltgerät Darda,
Spaltkraft ca. 4000 kN

Funktionen:

• Abspannung hinten, links / rechts einzeln einstellbar
• Abspannung vorne, links / rechts einzeln einstellbar
• Kabine / Ausleger drehen
  links / rechts +/- 90°
• Ausleger neigen / heben
  ca. 0°-45°
• Ausleger teleskopieren
  0-1300 mm
• Lafette drehen +/-45 °
• Lafette teleskopieren
  0-800 mm
• Lafette neigen / heben
  ca. 0 – 70 °
• Werkzeugwechsel
  links / rechts
• Werkzeugvorschub /
  Rückhub
• Automatische Verriegelung der Werkzeuge
• Automatische Verriegelung der Bohrstangenführung
• Lafettenfixierung über federnde Spitze
  Federweg 250 mm
